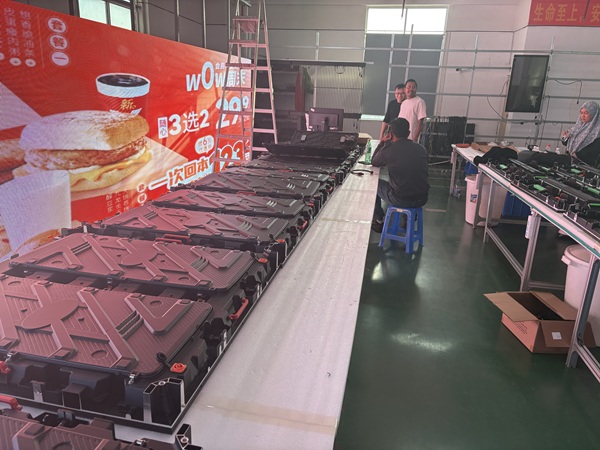

本次驗收的戶外P8顯示屏采用高壓鑄鋁成型工藝,每個箱體尺寸嚴格控制在960mm×960mm,誤差范圍不超過±0.5mm。箱體壁厚達到3.5mm,采用ADC12鋁合金材料,其抗拉強度超過300MPa,屈服強度達240MPa。
結構設計亮點:
模組安裝面平面度控制在0.3mm/m2以?xún)?nèi)
采用三點定位系統,確保拼接無錯位
箱體間連接采用專利鎖扣機構,單點承重能力達200kg
壓鑄鋁箱體背部設計有125條散熱鰭片,總散熱面積達2.8m2/箱體。在環境溫度45℃條件下測試:
LED燈珠基板溫度控制在65℃以?xún)?nèi)
驅動IC工作溫度穩定在75℃以下
整屏溫升曲線符合IEC 60068熱管理標準
在標準測試環境下(環境照度1000lux),技術團隊使用CS-2000分光輻射度計測得:
| 測試項目 | 實測數據 | 行業標準 | 優勢對比 |
|---|---|---|---|
| 中心亮度 | 8250cd/m2 | ≥6000cd/m2 | +37.5% |
| 亮度均勻性 | 97.5% | ≥95% | +2.5% |
| 色度均勻性 | 0.003 Δu'v' | ≤0.005 | 優化40% |
| 對比度 | 6500:1 | ≥4000:1 | +62.5% |
客戶指定進行現場模擬測試:
防水測試:使用IPX5標準噴頭,距離3米持續沖洗30分鐘
防塵測試:在粉塵濃度5g/m3環境中靜置8小時
結果:箱體內部干燥度保持95%RH以下,所有電路板無粉塵侵入
生產線配備全自動光學檢測設備(AOI),對每個箱體的256個LED模組進行100%檢測:
元件貼裝精度:±0.05mm
焊點合格率:99.98%
每批次抽樣進行300小時高溫老化測試

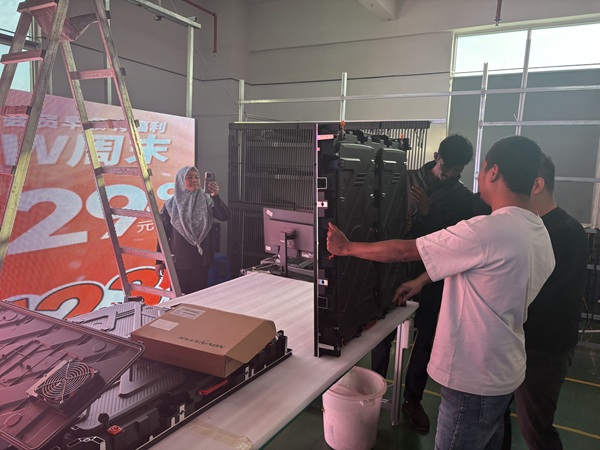

使用激光跟蹤儀測量20個箱體拼接后的平整度:
X/Y軸累計誤差:<1.5mm(全長6.4米)
Z軸階差:<0.8mm
對角線偏差:<2mm
在顯示純白畫面(100%亮度)狀態下:
單箱體[敏感詞]功耗:480W
平均運行功耗:320W
待機功耗:<15W
配置光感自動調節系統,實測數據表明:
夜間模式(環境照度<50lux):亮度自動調節至30%,節能40%
陰天模式(環境照度500-2000lux):亮度調節至60-80%
全年預估節電率:可達35-45%
針對馬來西亞氣候特點(年均溫度27℃,濕度85%):
PCB采用TG170高Tg材料,玻璃化轉變溫度達170℃
所有電子元器件選用工業級(-40℃~85℃工作范圍)
表面涂層通過2000小時鹽霧測試,等級達ASTM B117標準9級
單模組更換時間:<3分鐘(前維護設計)
箱體級聯接線:采用防水航空插頭,插拔壽命>5000次
電源模塊熱插拔設計,MTTR(平均修復時間)<5分鐘
每個箱體采用獨立防震包裝,包含:
5mm厚EPE防震內襯
防水防潮密封處理
集裝箱裝載率優化至92%
提供運輸振動測試報告(ISTA 3A標準)
隨貨提供完整技術檔案:
3D安裝結構圖紙(含受力分析)
電氣接線拓?fù)鋱D
維護保養時間表
備件清單及更換指南
根據馬來西亞當?shù)仉娰M(fèi)標準(0.35馬幣/度)計算:
傳統P10顯示屏年電費:約18,000馬幣/100㎡
本產品年電費:約11,700馬幣/100㎡
年節省電費:6,300馬幣(按每天運行12小時計算)
基于加速老化測試數據推算:
LED光衰至70%的時間:>100,000小時
平均無故障時間(MTBF):>50,000小時
設計使用壽命:8-10年(戶外環境)

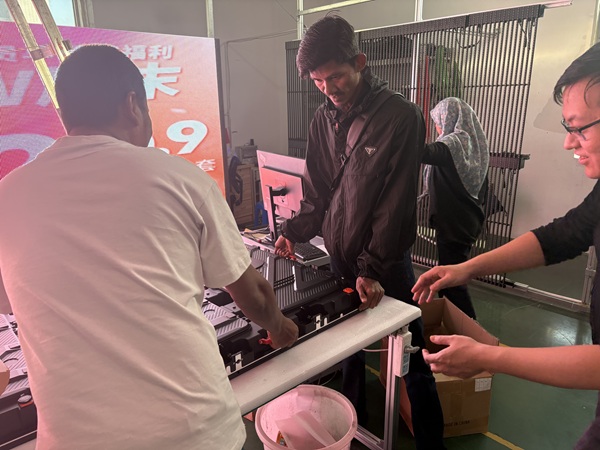

馬來西亞技術團隊在完成全部驗收程序后,對華邦瀛P8戶外顯示屏給出了專業評價:"產品的技術參數完全達到設計標準,特別是在結構精度和熱管理方面的表現超出預期。詳細的測試數據和完整的技術文檔為我們后續的安裝維護提供了充分保障。"
此次驗收不僅展示了華邦瀛在LED顯示制造領域的專業技術實力,更為東南亞戶外顯示項目建立了可靠的技術基準。通過將每一個技術細節量化、可視化,華邦瀛繼續推動著行業標準向更高水平發展。
本文包含的關鍵技術術語:
像素點間距:相鄰LED燈珠中心距離,決定顯示細膩度
壓鑄工藝:金屬在壓力[敏感詞]入模具成型,精度高、強度好
MTBF:平均無故障工作時間,可靠性指標
IP防護等級:電氣設備防塵防水能力等級
亮度均勻性:屏幕各區域亮度一致性的量化指標
適用場景: 戶外廣告媒體、體育場館、建筑幕墻、交通信息屏等需要高可靠性顯示的場合。
